人工表面增生水晶分辨
水晶是指無色透明的石英晶體，化學成分為二氧化矽(SiO2)，水晶主要產於熱液型礦脈、偉晶岩脈或晶洞中，幾乎世界各地都有水晶礦的產出，水晶晶體在岩石晶洞中生長，常常只有一端發育很完美，呈六方柱狀和六方雙錐狀或菱面體的聚形，而另一端不發育。天然生長在同一基底上形成晶體群稱為晶簇，可作為礦物擺件極具觀賞性。
但市場也出現一種表面增生合成水晶晶簇出售。
合成水晶晶簇的製作和特徵

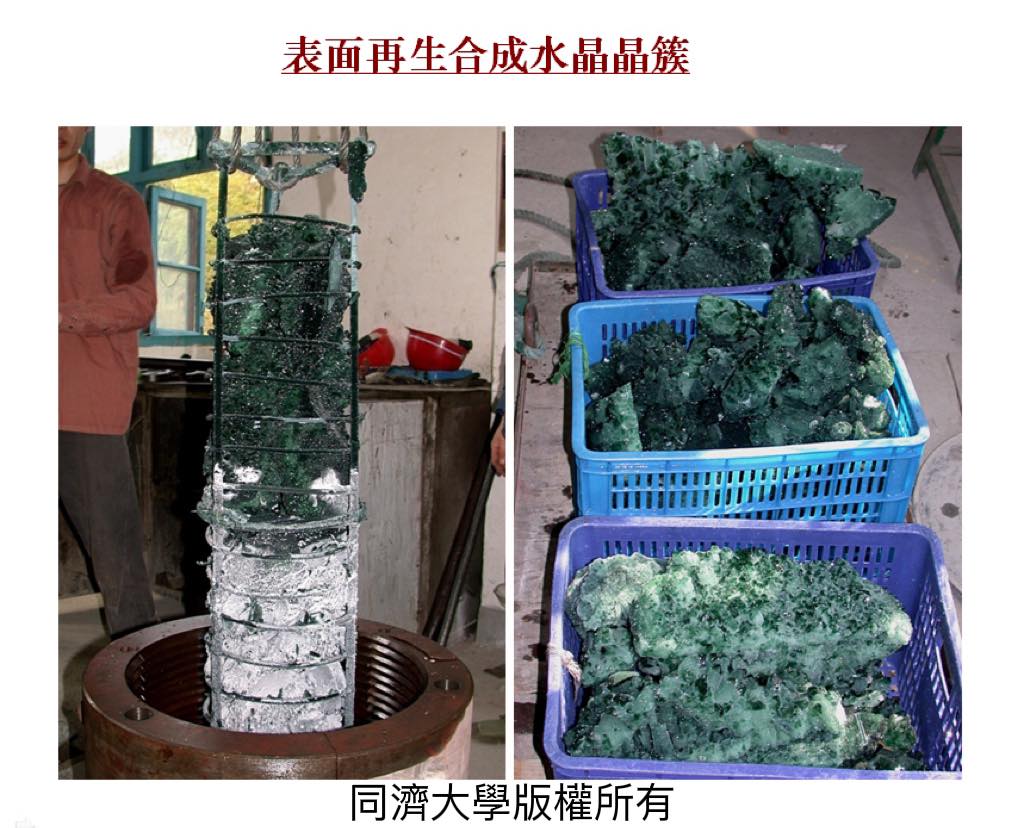

由於各行業對水晶製品的需求，也促進水熱法合成水晶的成長。一般使用廉價水晶（公斤料）作原料，擺放成不同的幾何型放入高壓釜內，倒入鹼性溶液（礦化劑溶液），溫度控制在350℃～380℃。
在人工水熱條件下，沿無色水晶或石英基體表面增生一層厚薄不一的合成水晶。這種在高壓釜內形成的表面增生合成水晶晶簇分布在頂層的表面比較乾淨，而分布在底層的合成水晶晶簇表面覆蓋很多灰白色雜物，需用清水或氫氟酸清洗。
表面形貌
因水熱法生長晶體模擬了自然界熱液成礦過程，但人工合成的條件畢竟與天然條件不同，這就導致合成水晶晶體與天然水晶晶體還是存在著差異。
(1)天然水晶晶簇由六方柱和菱面體集合構成幾何型多面體，有生長基底和漸變的過渡層。水晶晶體無色、紫色為多，灰綠色少見。顏色柔美、真實，彩色深淺不均勻。柱面上發育平行生長橫紋、多邊形蝕象以及舌狀生長小丘等，無晶芽，玻璃光澤，斷口具油脂光澤，透明一半透明，無解理，具典型的貝殼狀斷口。

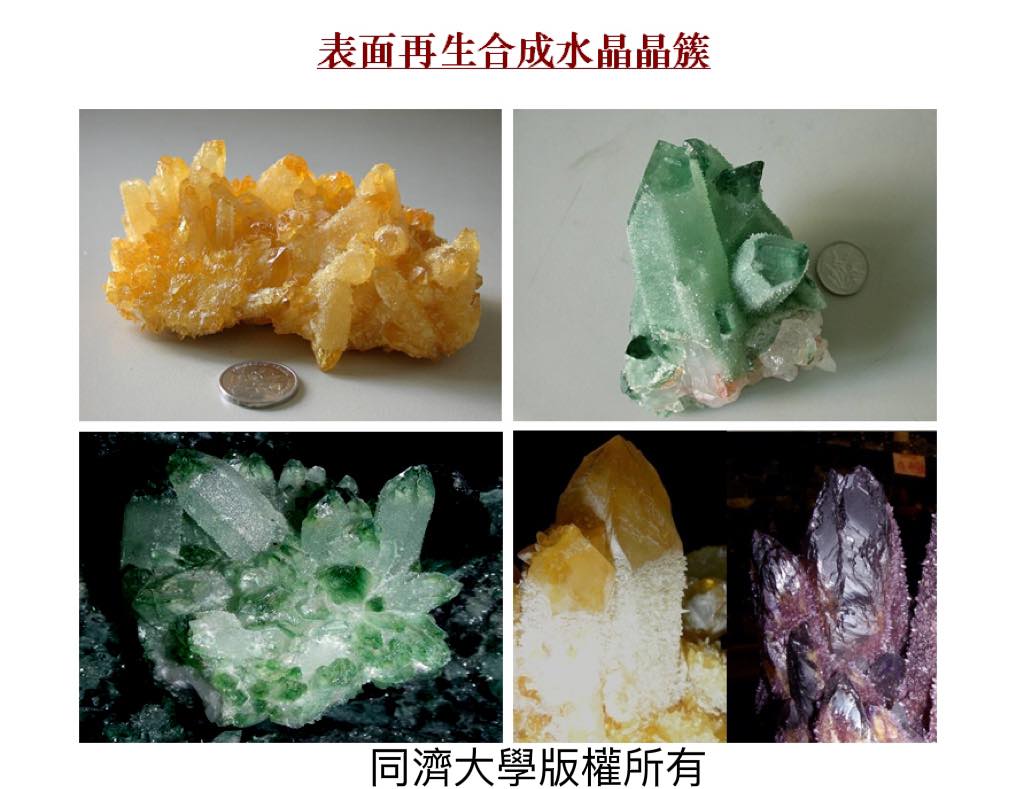

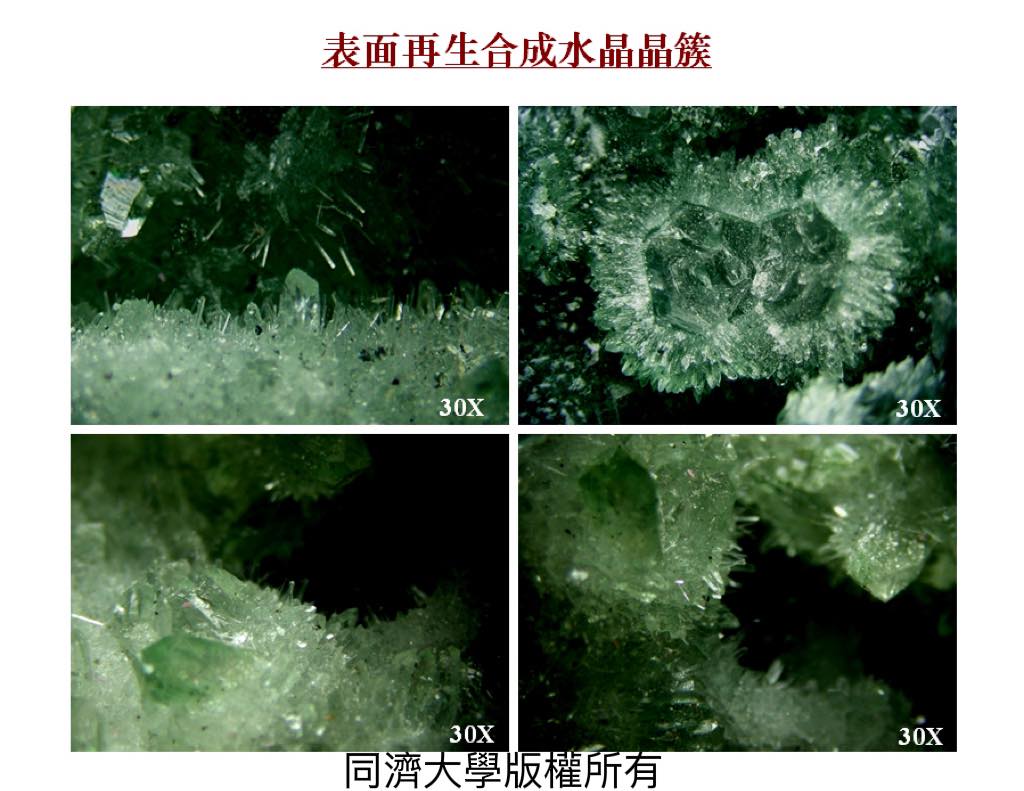

(2)表面增生合成水晶晶簇與天然水晶晶簇表現出的晶體習性基本相似，即由大小不等的六方柱和菱面體組成聚形，但基底為顆粒大小不等的自形柱狀石英或水晶晶體，無色、灰白色、灰綠色，或柱體為無色，頂端的菱面體為無色或淺灰綠色。結合面邊界清晰，生長界面，無生長過渡層；彩色則表現均勻、統一的顏色或過淺過深，具色帶，顏色分布不均，呆板、發假，透明度很高或過低等。大部分晶體柱面上可見細密平直的生長縱紋，晶柱表面生長很多晶芽和淺灰綠色雜物，使之透明度降低。合成紫晶晶柱面上除發育細密平直的生長橫紋外，似溝渠狀及交錯生長紋理較發育，並見有大晶體包裹平行生長無色透明的微細自形柱狀石英晶體，柱體與柱體的頂端菱面體界線明顯，菱面體表面較乾淨透明呈淺灰綠色，乾淨透明無晶芽，具較強的玻璃光澤，併發育特徵的扇狀生長紋理和生長台階(謝平輝，2008)。
#表面增生合成水晶
#合成水晶
#參考引用謝平輝2008
#圖片來自同濟大學
